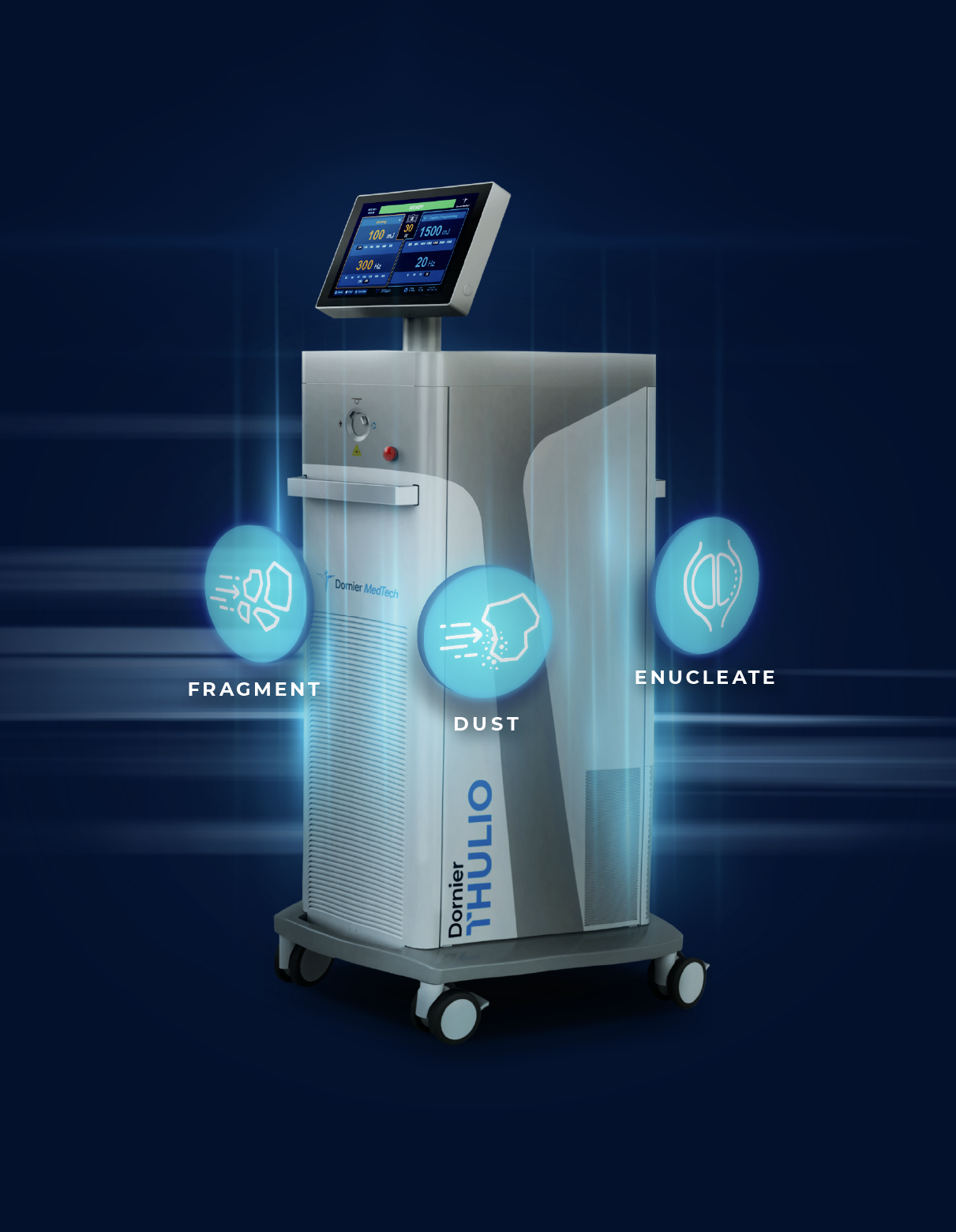

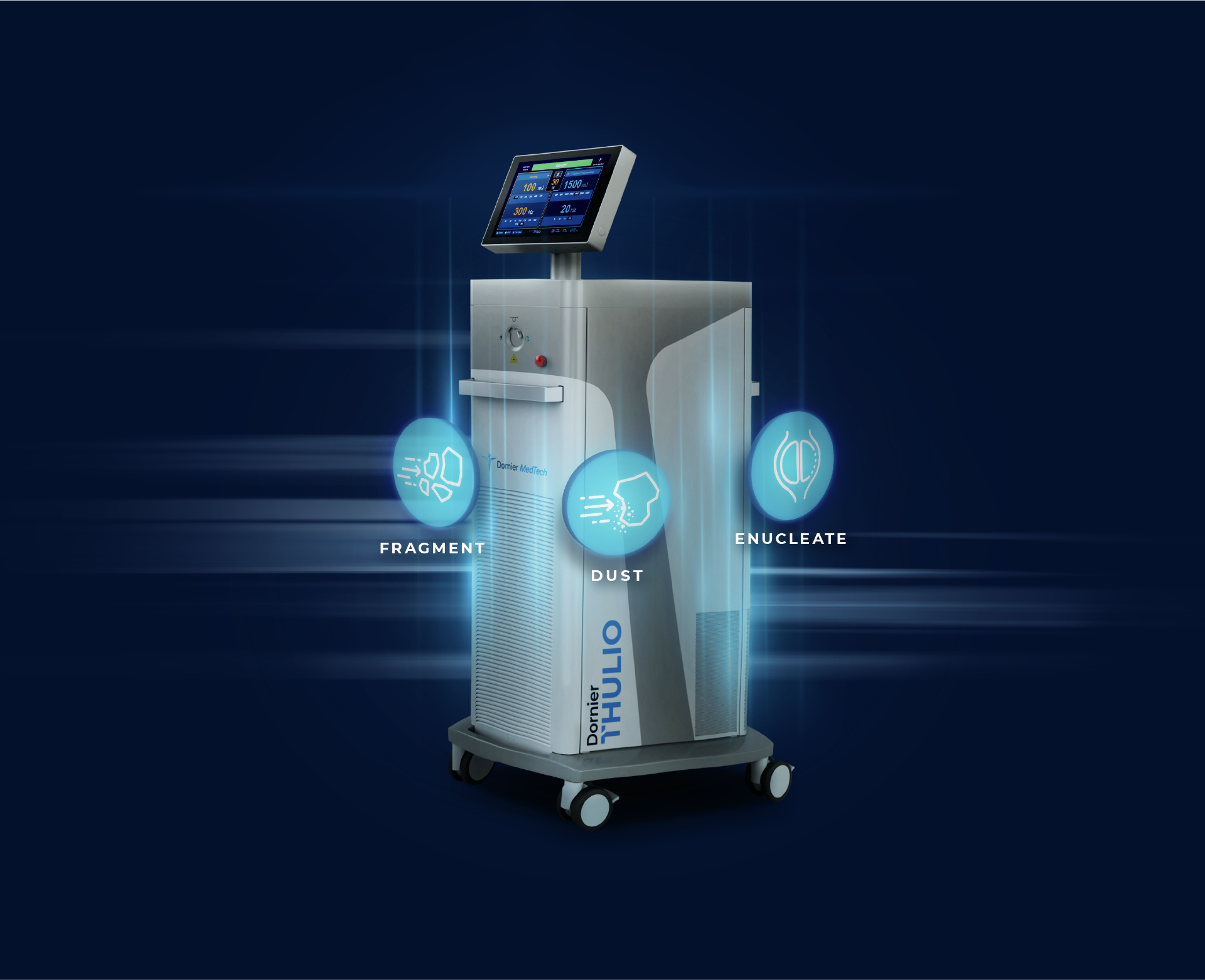

100 W High Power Advanced Thulium:YAG Laser mit RealPulse® Technologie
Warum Dornier Thulio®
100 W High Power Advanced Thulium:YAG Laser mit RealPulse® Technology Technologie
3,7 kW
Pulsspitzenleistung55%
mehr Kontrolle mit Captive® Mode3Durch den von Dornier entwickelten Fragmentierungsmodus zeigt sich nahezu keine Retropulsion
*mehr Kontrolle durch bis zu 55 % weniger Retropulsion im Vergleich zu Ho:YAG
BPH-Behandlung
Am Puls der Zeit
Leistungsstarker und kompakter Laser
Bietet 100 W bei kleinster Stellfläche
Leicht und einfach zu bewegen, ausgestattet mit einem Standard-Stromanschluss
*unter den Lasern für Urologie und Stein-/BPH-Behandlung 100 W und mehr
Ergonomisches und benutzerfreundliches Display
Leicht zu navigierende Benutzeroberfläche, unterstützt durch den großen, drehbaren Touchscreen
Mühelose Umschaltung zwischen vorgewählten Einstellungen mit Hilfe des Doppelfußschalters und einer geteilten Bildschirmoberfläche
Intelligenter Doppelfußschalter
Müheloser Wechsel von einem vordefinierten Mode zum anderen
Einfache Anpassung der Parametereinstellungen mit dem Fußschalter
1
Ergonomisches und benutzerfreundliches Display
Leicht zu navigierende Benutzeroberfläche, unterstützt durch den großen, drehbaren Touchscreen
Mühelose Umschaltung zwischen vorgewählten Einstellungen mit Hilfe des Doppelfußschalters und einer geteilten Bildschirmoberfläche
2
Leistungsstarker und kompakter Laser
Bietet 100 W bei kleinster Stellfläche
Leicht und einfach zu bewegen, ausgestattet mit einem Standard-Stromanschluss
3
Intelligenter Doppelfußschalter
Müheloser Wechsel von einem vordefinierten Mode zum anderen
Einfache Anpassung der Parametereinstellungen mit dem Fußschalter
Thulio's Applikationsmodi
Ermöglichen einen reibungslosen Ablauf
Dusting mode
Fragmenting Mode
Captive Fragmenting mode
Enucleation mode
Soft Tissue Mode
Flexible Short Pulse mode
Flexible Long Pulse mode
Dusting mode
Niedrige Pulsenergie, lange Pulsdauer und hohe Frequenz sorgen für ein feines und schnelles Dusting (Partikelgröße 125 μm und kleiner.2
Fragmenting Mode
Hohe Pulsenergie, kurze Pulsdauer und niedrige Frequenz zur Fragmentierung größerer oder harter Steine.
Captive Fragmenting mode
Hohe Pulsenergie, kurze Pulsdauer und niedrige Frequenz zur Fragmentierung größerer oder harter Steine.
Hohe Pulsenergie, kurze Pulsdauer und niedrige Frequenz zur Fragmentierung größerer oder harter Steine.
Zeigt nachweislich bis zu 55 % weniger Retropulsion*3 während der Steinfragmentierung. Der Dornier Captive® Mode wurde entwickelt, um die Steinbewegung während der Anwendung zu verringern – und damit potenziell die Dauer der Lithotripsie zu reduzieren.
*im Vergleich zu Ho:YAG
Enucleation Mode
Hohe Pulsenergie, kurze Pulsdauer und hohe Frequenz. Die RealPulse®-Technologie von Thulio® ermöglicht eine endoskopische anatomische Enukleation der Prostata.
Soft Tissue Mode
Lange Pulsdauer bei einer Vielzahl unterschiedlicher Pulsenergien und Frequenzen. Beste Bewertung für die Koagulationsfähigkeiten **4 dank spezifischer Tm:YAG-Absorption in Wasser.
**im Vergleich zu Ho:YAG und TFL
Flexible Short Pulse Mode
Bietet eine breite Palette von Einstellmöglichkeiten bei kurzen Laserpulsen
Flexible Long Pulse mode
Bietet eine breite Palette von Einstellmöglichkeiten bei langen Laserpulsen
REFERENCES:
1. Kwok, J.L., Ventimiglia, E., De Coninck, V. et al. (2023). Pulsed thulium:YAG laser—ready to dust all urinary stone composition types? Results from a PEARLS analysis. World J Urol 41, 2823–2831. https://doi.org/10.1007/s00345-023-04549-y
2. Petzold, R., Miernik, A., & Suarez-Ibarrola, R. (2021). In Vitro Dusting Performance of a New Solid State Thulium Laser Compared to Holmium Laser Lithotripsy. J Endourol, 35(2), 221-225. https://doi.org/10.1089/end.2020.0525
3. Petzold, R., Miernik, A., & Suarez-Ibarrola, R. (2021). Retropulsion force in laser lithotripsy-an in vitro study comparing a Holmium device to a novel pulsed solid-state Thulium laser. World J Urol, 39(9), 3651-3656. https://doi.org/10.1007/s00345-021-03668-8
4. Yilmaz, M., Esser, J., Kraft, L. et al. Experimental ex-vivo performance study comparing a novel, pulsed thulium solid-state laser, chopped thulium fibre laser, low and high-power holmium:YAG laser for endoscopic enucleation of the prostate. World J Urol 40, 601–606 (2022). https://doi.org/10.1007/s00345-021-03825-z
©2024 Dornier MedTech. Alle Rechte vorbehalten. Der Inhalt dieser Website kann ohne vorherige Ankündigung geändert werden. Dornier Thulio®, Captive®, RealPulse® sind eingetragene Marken der Dornier MedTech und ihre Verwendung auf dieser Website ist geschützt. Die auf dieser Website enthaltenen Informationen dienen nur zu Informationszwecken und werden ohne Mängelgewähr bereitgestellt. Das tatsächliche Produkt kann von den gezeigten Abbildungen abweichen. Das gezeigte Produkt wird nur in Ländern angeboten, in denen es legal angeboten werden darf. Bitte erkundigen Sie sich bei Ihrem örtlichen Vertriebsmitarbeiter oder Kundendienst nach der Verfügbarkeit.
Advanced Thulium:YAG Laser mit RealPulse® Technologie
Schematische Darstellung einer Thulio-Laser-Kavität
Einsatz von
hocheffizienten Dioden
Optimierte Energieumwandlung dank einzigartiger Ausrichtung der Dioden
Patentierte Methode erhöht
die Laserstabilität und Leistungseffizienz
Einsatz von
Thulium:
YAG-Kristall
Erleben Sie das Beste aus beiden Welten*
Holmium:YAG & Thulium-Faserlaser
Einzigartig unter vielen
Aktives Lasermedium
Wellenlänge
Leistung (max.) [W]
Spitzenleistung (max.) [W]
Schematische Darstellung von Pulsformen
Thulium-dotierter YAG-Kristall (Yttrium-Aluminium-Granat)
λ = 2013 nm
100
3,700
Thulium-dotierte
Quarzglasfaser
λ = 1940 nm
605
5005
Holmium-dotierter YAG-Kristall (Yttrium-Aluminium-Granat)
λ = 2100 nm
20 - 1505
1,800 - 14,5005
Schematische Darstellung einer Thulio-Laser-Kavität
Illustrationen übernommen und angepasst aus: Traxer, O., Keller, ….....
Lasertechnik - Spezifikationsbereich5
MAX LEISTUNG
MAXIMALE PULSSPITZENLEISTUNG (KW)
PULSDAUER
MAX. FREQUENZ
<<< NIEDRIGSTE
<<< NIEDRIGSTE
HÖCHSTER >>>
HÖCHSTER >>>
Ho:YAG (niedrige Leistung)
TFL
Ho:YAG
Ho:YAG
TFL
Hybrider Tm:YAG
THULIO
100 W High Power Advanced Thulium:YAG Laser mit RealPulse® Technologie
Hybrider Tm:YAG
Ho:YAG (hohe Leistung)
Hybrid-Tm:YAG (cw-Modus)
Ho:YAG
TFL
TFL
Graphical adaptation from Ventimiglia, E., Robesti, D.,Bevilacqua, L. et al. (2023). What to expect from thenovel pulsed thulium:YAG laser? A systematic review ofendourological applications. World J Urol 41, 3301–3308. https://doi.org/10.1007/s00345-023-04580-z
REFERENCES:
1. Petzold, R., Miernik, A., & Suarez-Ibarrola, R. (2021). Retropulsion force in laser lithotripsy-an in vitro study comparing a Holmium device to a novel pulsed solid-state Thulium laser. World J Urol, 39(9), 3651-3656. https://doi.org/10.1007/s00345-021-03668-8
2. Data on file @ Dornier MedTech
3. Petzold, R., Miernik, A., & Suarez-Ibarrola, R. (2021). In Vitro Dusting Performance of a New Solid State Thulium Laser Compared to Holmium Laser Lithotripsy. J Endourol, 35(2), 221-225. https://doi.org/10.1089/end.2020.0525
4. Yilmaz, M., Esser, J., Kraft, L. et al. Experimental ex-vivo performance study comparing a novel, pulsed thulium solid-state laser, chopped thulium fibre laser, low and high-power holmium:YAG laser for endoscopic enucleation of the prostate. World J Urol 40, 601–606 (2022). https://doi.org/10.1007/s00345-021-03825-z
5. Ventimiglia, E., Robesti, D., Bevilacqua, L. et al. (2023). What to expect from the novel pulsed thulium:YAG laser? A systematic review of endourological applications. World J Urol 41, 3301–3308. https://doi.org/10.1007/s00345-023-04580-z
©2024 Dornier MedTech. Alle Rechte vorbehalten. Der Inhalt dieser Website kann ohne vorherige Ankündigung geändert werden. Dornier Thulio®, Captive®, RealPulse® sind eingetragene Marken der Dornier MedTech und ihre Verwendung auf dieser Website ist geschützt. Die auf dieser Website enthaltenen Informationen dienen nur zu Informationszwecken und werden ohne Mängelgewähr bereitgestellt. Das tatsächliche Produkt kann von den gezeigten Abbildungen abweichen. Das gezeigte Produkt wird nur in Ländern angeboten, in denen es legal angeboten werden darf. Bitte erkundigen Sie sich bei Ihrem örtlichen Vertriebsmitarbeiter oder Kundendienst nach der Verfügbarkeit.
Klinische Erfahrungen
Neueste Videos
©2024 Dornier MedTech. Alle Rechte vorbehalten. Der Inhalt dieser Website kann ohne vorherige Ankündigung geändert werden. Dornier Thulio®, Captive®, RealPulse® sind eingetragene Marken der Dornier MedTech und ihre Verwendung auf dieser Website ist geschützt. Die auf dieser Website enthaltenen Informationen dienen nur zu Informationszwecken und werden ohne Mängelgewähr bereitgestellt. Das tatsächliche Produkt kann von den gezeigten Abbildungen abweichen. Das gezeigte Produkt wird nur in Ländern angeboten, in denen es legal angeboten werden darf. Bitte erkundigen Sie sich bei Ihrem örtlichen Vertriebsmitarbeiter oder Kundendienst nach der Verfügbarkeit.
Technische Daten
Laser-Typ
Thulium (Tm:YAG) gepulster Festkörper
Wellenlänge
2013 nm
Leistung (max.)
100 W @ 1000 mJ/100 Hz
(208 - 240 VAC)
22.5 W @ 150 mJ/150 Hz (115 VAC)
Frequenz des Impulses
5 - 300 Hz
Impulsenergie
100 – 2,500 mJ
Spitzenleistung (max.)
3.7 kW
Pulsdauer
150 μs to ≤ 1,200 μs
Applikationsmodi
Dusting, Captive Fragmenting, Standard Fragmenting, Enukleation, Weichgewebe (Koagulation), Flex. Kurzer Impuls, Flex. Langer Impuls
Gewicht
97 kg (Lasergerät)
105 kg (einschließlich sicherer Arbeitslast)
Abmessungen
Including monitor:(W) 42 x (D) 62 x (H) 139 cm
Excluding monitor:(W) 42 x (D) 62 x (H) 112 cm
Geräuschemission (max.)
65 dB
Leistungsstarke Fasern
Bestellnummer | Beschreibung | Farbkodierung | Kern-Durchmesser | Anzahl der sterilen Stücke pro Verpackung |
|---|---|---|---|---|
K2016360* | 200 µm Einweg-Thulio-Laserfaser | Blau | 200 µm | 3 pcs |
K2016361 | 270 µm Schlanke Thulio-Einweg-Laserfaser | Weiß | 272 µm | 3 pcs |
K2016363 | 400 µm Einweg-Thulio-Laserfaser | Gelb | 365 µm | 3 pcs |
K2016365 | 600 µm Einweg-Thulio-Laserfaser | Grün | 550 µm | 3 pcs |
K2016366 | 1000 µm Einweg-Thulio-Laserfaser | Rot | 940 µm | 3 pcs |
Dornier Thulio Performance Fibers sind nur mit Dornier Thulio K2016000 kompatibel.
*Nur in EU-Ländern erhältlich (Europäische Union)
Bestellnummer | Beschreibung | Farbkodierung | Kern-Durchmesser | Anzahl der sterilen Stücke pro Verpackung |
|---|---|---|---|---|
K2016370 | 270 µm, schlank, 10x wiederverwendbare Thulio-Laserfaser | Weiß | 272 µm | 3 pcs |
K2016371 | 400 µm, 10x Wiederverwendbare Thulio-Laserfaser | Gelb | 365 µm | 3 pcs |
K2016372 | 600 µm, 10x Wiederverwendbare Thulio-Laserfaser | Grün | 550 µm | 3 pcs |
K2016373 | 1000 µm, 10x Wiederverwendbare Thulio-Laserfaser | Rot | 940 µm | 3 pcs |
Wiederverwendbare Dornier Thulio Performance Fibers sind für 10 Nutzungszyklen zugelassen (Usability). Dampfsterilisation bei 132°C (270°F). Weitere Einzelheiten entnehmen Sie bitte der Gebrauchsanweisung.
Dornier Thulio Performance Fasern sind nur mit Dornier Thulio K2016000 kompatibel.
©2024 Dornier MedTech. Alle Rechte vorbehalten. Der Inhalt dieser Website kann ohne vorherige Ankündigung geändert werden. Dornier Thulio®, Captive®, RealPulse® sind eingetragene Marken der Dornier MedTech und ihre Verwendung auf dieser Website ist geschützt. Die auf dieser Website enthaltenen Informationen dienen nur zu Informationszwecken und werden ohne Mängelgewähr bereitgestellt. Das tatsächliche Produkt kann von den gezeigten Abbildungen abweichen. Das gezeigte Produkt wird nur in Ländern angeboten, in denen es legal angeboten werden darf. Bitte erkundigen Sie sich bei Ihrem örtlichen Vertriebsmitarbeiter oder Kundendienst nach der Verfügbarkeit.
Klinische Erkenntnisse
- 1
- 2
Publikationen
| YEAR | PUBLICATION | REFERENCING |
|---|---|---|
| 2023 |
Initial clinical experience with the pulsed solid-state thulium YAG laser from Dornier during RIRS: first 25 cases
Panthier, F., Solano, C., Chicaud, M. et al. (2023) Initial clinical experience with the pulsed solid-state thulium YAG laser from Dornier during RIRS: first 25 cases. World J Urol 41, 2119–2125. https://doi.org/10.1007/s00345-023-04501-0
|
Panthier, F., Solano, C., Chicaud, M. et al. (2023) Initial clinical experience with the pulsed solid-state thulium YAG laser from Dornier during RIRS: first 25 cases. World J Urol 41, 2119–2125. https://doi.org/10.1007/s00345-023-04501-0 |
| 2023 |
Pulsed thulium:YAG laser-ready to dust all urinary stone composition types? Results from a PEARLS analysis
Kwok, JL., Ventimiglia, E., De Coninck, V. et al. (2023) Pulsed thulium:YAG laser—ready to dust all urinary stone composition types? Results from a PEARLS analysis. World J Urol. https://doi.org/10.1007/s00345-023-04549-y
|
Kwok, JL., Ventimiglia, E., De Coninck, V. et al. (2023) Pulsed thulium:YAG laser—ready to dust all urinary stone composition types? Results from a PEARLS analysis. World J Urol. https://doi.org/10.1007/s00345-023-04549-y |
| 2023 |
What to expect from the novel pulsed thulium:YAG laser? A systematic review of endourological applications.
Ventimiglia, E., Robesti, D., Bevilacqua, L. et al. (2023) What to expect from the novel pulsed thulium:YAG laser? A systematic review of endourological applications. World J Urol. https://doi.org/10.1007/s00345-023-04580-z
|
Ventimiglia, E., Robesti, D., Bevilacqua, L. et al. (2023) What to expect from the novel pulsed thulium:YAG laser? A systematic review of endourological applications. World J Urol. https://doi.org/10.1007/s00345-023-04580-z |
| 2022 |
In Vitro Dusting Performance of a New Solid State Thulium Laser Compared to Holmium Laser Lithotripsy
Petzold, R. et al. (2021). In Vitro Dusting Performance of a New Solid State Thulium Laser Compared to Holmium Laser Lithotripsy. J Endourol. 35(2):221-225. https://doi.org/10.1089/end.2020.0525
|
Petzold, R. et al. (2021). In Vitro Dusting Performance of a New Solid State Thulium Laser Compared to Holmium Laser Lithotripsy. J Endourol. 35(2):221-225. https://doi.org/10.1089/end.2020.0525 |
