Laser Thulium:YAG avanzato ad alta potenza da 100 W con tecnologia RealPulse®
Perché Dornier Thulio
Laser Thulium:YAG avanzato ad alta potenza da 100 W con tecnologia RealPulse®
3.7 kW
55%
di controllo in più* con la Modalità Captive®3La modalità Fragmenting elimina quasi del tutto la retropulsione
*maggiore controllo grazie alla retropulsione ridotta fino al 55% rispetto a Ho:YAG
e dei calcoli
Provate le massime prestazioni
Laser potente e compatto
100 W di potenza con il minimo ingombro.
Leggero e molto facile da spostare, con una spina per presa a muro standard
*tra i laser per urologia e trattamento dei calcoli / BPH 100 W e oltre
Con display facile da usare ed ergonomico
Interagite con l’interfaccia facile da utilizzare supportata da uno schermo tattile girevole di grandi dimensioni
Commutate facilmente tre le impostazioni preselezionate grazie all’interruttore a doppio pedale e alla funzione di suddivisione della schermata
Interruttore a doppio pedale intelligente
Passaggio semplice da una modalità predefinita all’altra
Facile regolazione dei parametri con l’interruttore a pedale
1
Con display facile da usare ed ergonomico
Interagite con l’interfaccia facile da utilizzare supportata da uno schermo tattile girevole di grandi dimensioni
Commutate facilmente tre le impostazioni preselezionate grazie all’interruttore a doppio pedale e alla funzione di suddivisione della schermata
2
Laser potente e compatto
100 W di potenza con il minimo ingombro
Leggero e molto facile da spostare, con una spina per presa a muro standard
3
Interruttore a doppio pedale intelligente
Passaggio semplice da una modalità predefinita all’altra
Facile regolazione dei parametri con l’interruttore a pedale
Modalità di applicazione Thulio
A garanzia di procedure senza intoppi
Modalità Dusting
Modalità Fragmenting
Modalità Captive Fragmenting
Modalità enucleazione
Modalità Soft Tissue
Modalità flessibile a impulsi brevi
Modalità flessibile a impulsi lunghi

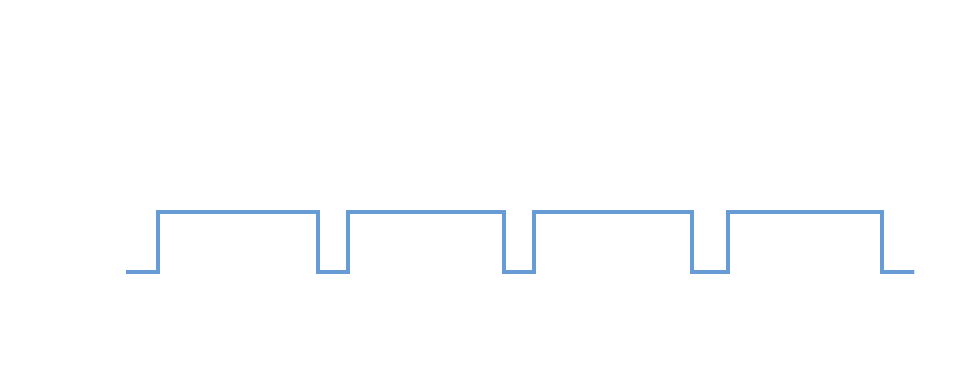

Modalità Dusting
La bassa energia dell’impulso, la lunga durata dell’impulso e l’alta frequenza garantiscono una capacità di polverizzazione fine e rapida, disintegrando particelle di 125 μm o più piccole.2

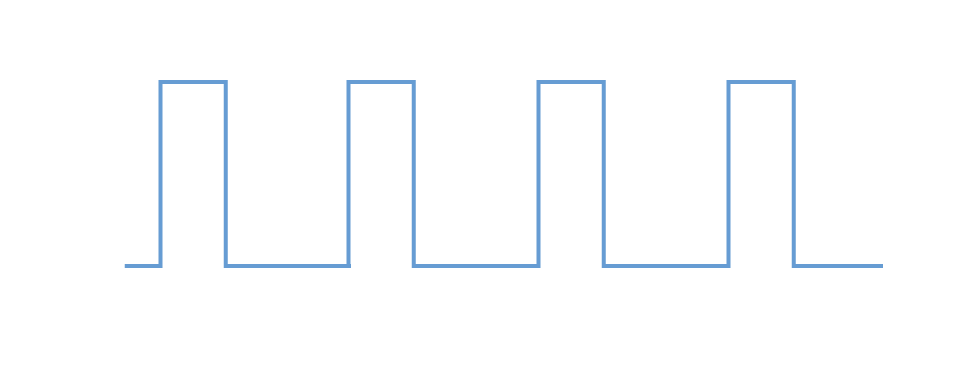

Modalità Fragmenting
Alta energia d’impulso, breve durata dell’impulso e bassa frequenza per rompere i calcoli più grandi o duri.

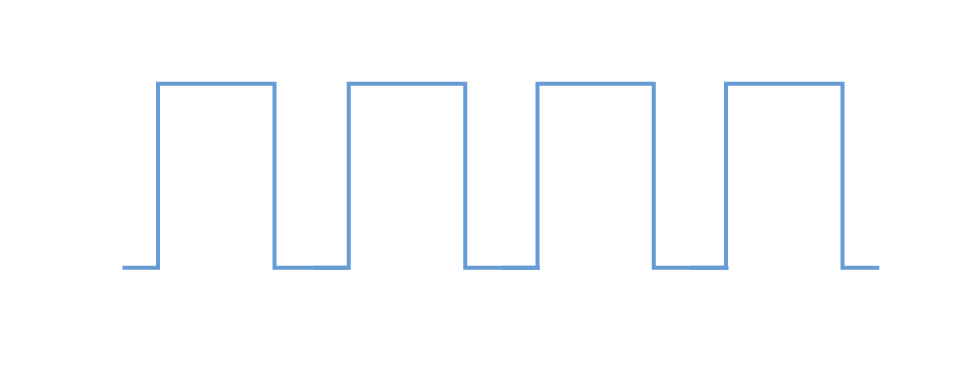

Modalità Captive Fragmenting
Alta energia d’impulso, breve durata dell’impulso e bassa frequenza per rompere i calcoli più grandi o duri.
È scientificamente provato che riduce fino al 55% la retropulsione*3durante la frammentazione. La modalità Dornier Captive® è stata sviluppata per ridurre il movimento del calcolo durante l’applicazione, con potenziale riduzione anche dei tempi della litotrissia.
* rispetto a Ho:YAG

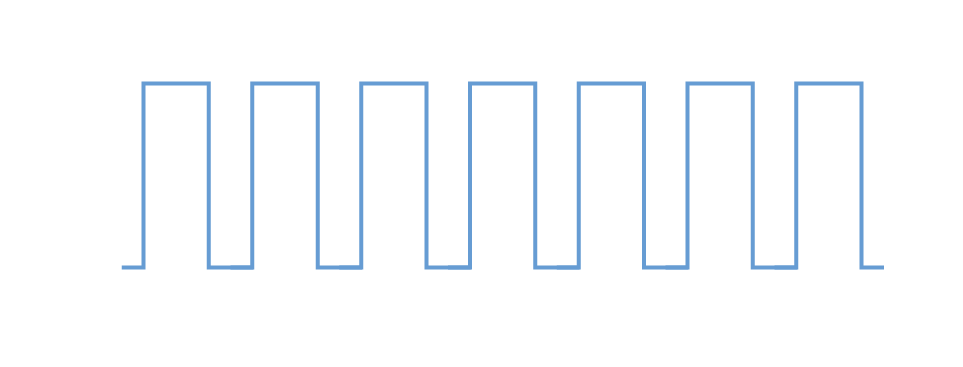

Modalità enucleazione
Alta energia dell’impulso, breve durata dell’impulso e alta frequenza. La tecnologia RealPulse® di Thulio® permette l’enucleazione endoscopica anatomica della prostata.

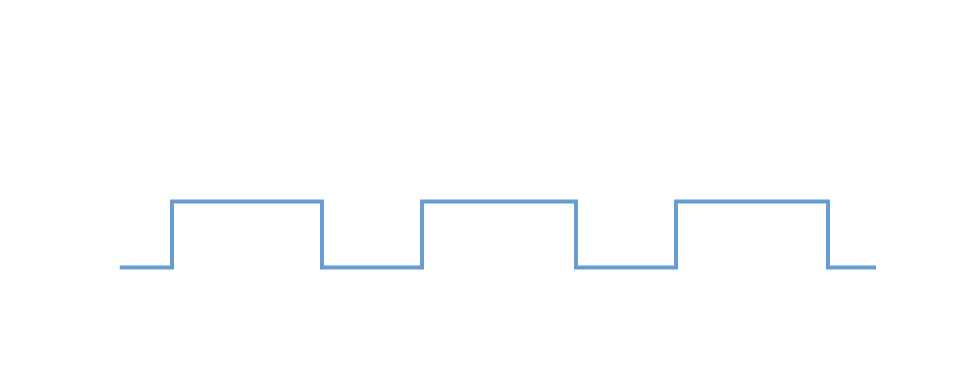

Modalità Soft Tissue
Lunga durata dell’impulso e una varietà di energie e frequenze d’impulso diverse. Raggiunge le migliori prestazioni di coagulazione**4 grazie all’assorbimento specifico dell’acqua del Tm:YAG
** rispetto a Ho:YAG e TFL

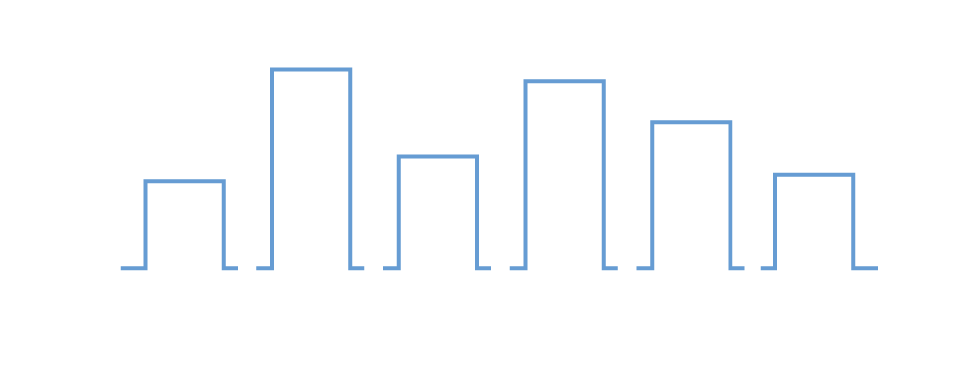

Modalità flessibile a impulsi brevi
Offre una gamma completa di impostazioni disponibili con impulsi brevi.

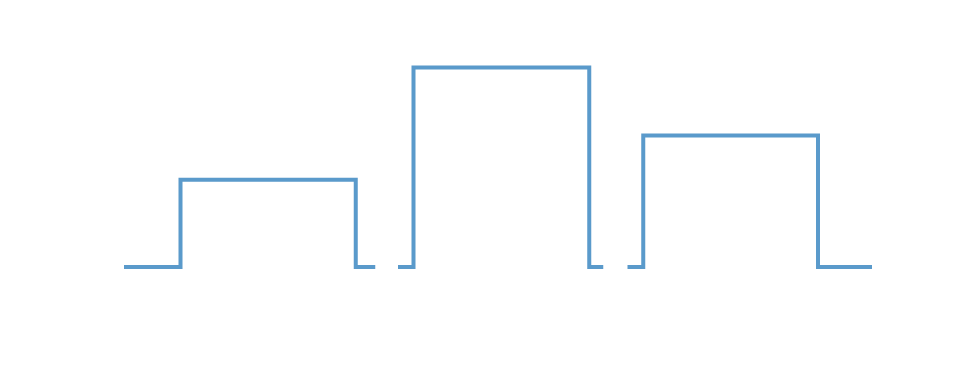

Modalità flessibile a impulsi lunghi
Offre una gamma completa di impostazioni disponibili con impulsi lunghi.
REFERENCES:
1. Kwok, J.L., Ventimiglia, E., De Coninck, V. et al. (2023). Pulsed thulium:YAG laser—ready to dust all urinary stone composition types? Results from a PEARLS analysis. World J Urol 41, 2823–2831. https://doi.org/10.1007/s00345-023-04549-y
2. Petzold, R., Miernik, A., & Suarez-Ibarrola, R. (2021). In Vitro Dusting Performance of a New Solid State Thulium Laser Compared to Holmium Laser Lithotripsy. J Endourol, 35(2), 221-225. https://doi.org/10.1089/end.2020.0525
3. Petzold, R., Miernik, A., & Suarez-Ibarrola, R. (2021). Retropulsion force in laser lithotripsy-an in vitro study comparing a Holmium device to a novel pulsed solid-state Thulium laser. World J Urol, 39(9), 3651-3656. https://doi.org/10.1007/s00345-021-03668-8
4. Yilmaz, M., Esser, J., Kraft, L. et al. Experimental ex-vivo performance study comparing a novel, pulsed thulium solid-state laser, chopped thulium fibre laser, low and high-power holmium:YAG laser for endoscopic enucleation of the prostate. World J Urol 40, 601–606 (2022). https://doi.org/10.1007/s00345-021-03825-z
©2024 Dornier MedTech. Tutti i diritti riservati. I contenuti del presente documento sono soggetti a modifiche senza preavviso. Dornier Thulio®, Captive®, RealPulse® sono marchi registrati di Dornier MedTech e il loro uso in questo sito web è protetto. Le informazioni contenute in questo sito web sono solo a scopo informativo e vengono fornite "così come sono". Il prodotto reale può variare rispetto alle immagini mostrate. Il prodotto illustrato è offerto solo nei Paesi in cui può essere legalmente offerto. Si prega di verificare la disponibilità con il rappresentante locale o con il servizio clienti.
Laser Thulium:YAG avanzato con tecnologia RealPulse®

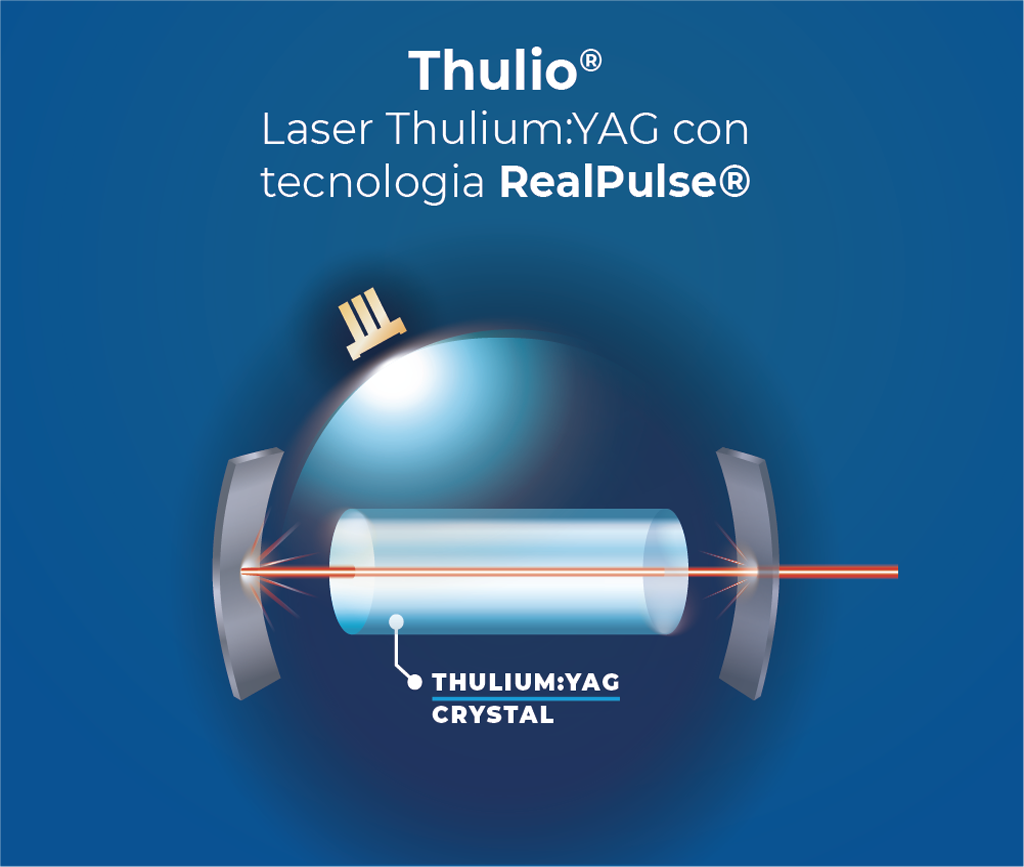

Illustrazione schematica di una cavità laser Thulio
Utilizzo di
diodi ad alta efficienza
Allineamento unico dei diodi per garantire una conversione efficiente dell'energia
Il metodo brevettato migliora
la stabilità e l'efficienza del laser
Uso del
cristallo Thulio:
YAG
Venite a scoprire il meglio delle due tecniche*
*Holmium:YAG e Thulium Fiber Laser (TFL)
Dove si colloca Thulio tra le tecnologie laser
Mezzo di guadagno
attivo del laser
Lunghezza d’onda
Potenza
(max.) [W]
Potenza di picco (max.) [W]
Forma schematica dell'impulso
Cristallo YAG drogato con tulio (ittrio-alluminio-granato)
λ = 2013 nm
100
3,700

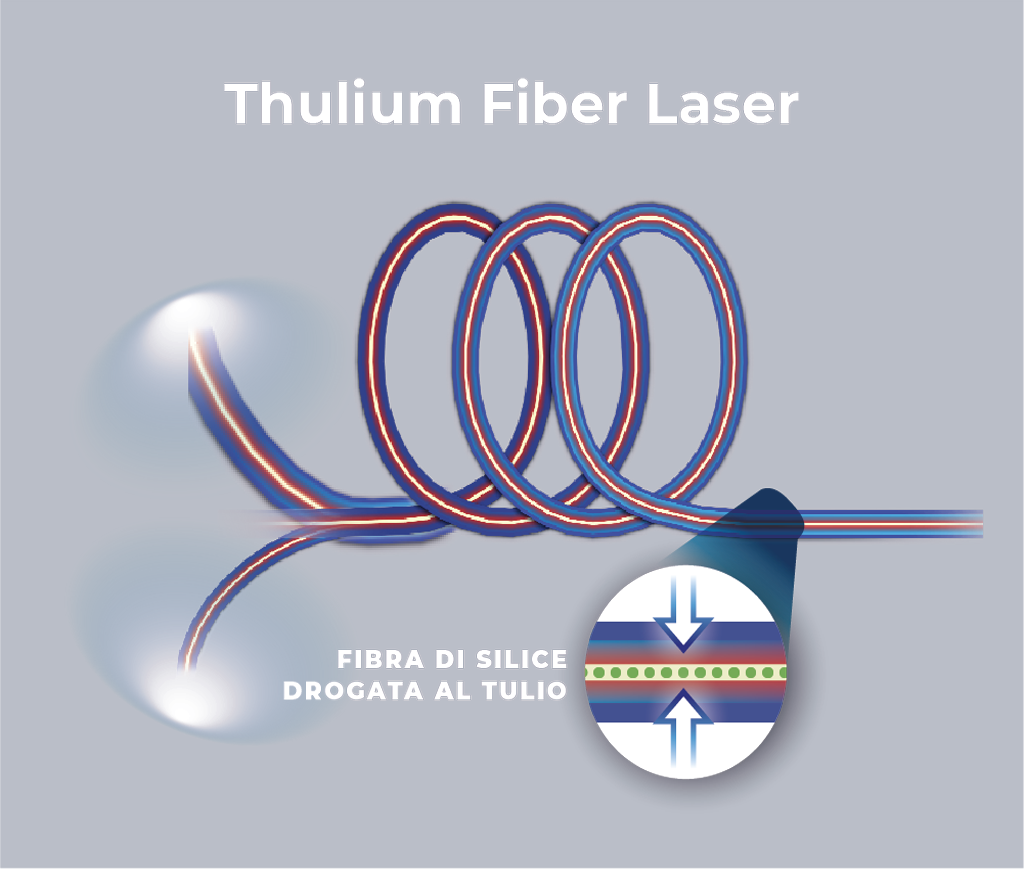

Fibra di silice
drogata con tulio
λ = 1940 nm
605
5005
Cristallo YAG drogato con olmio (ittrio-alluminio-granato)
λ = 2100 nm
20 - 1505
1,800 - 14,5005

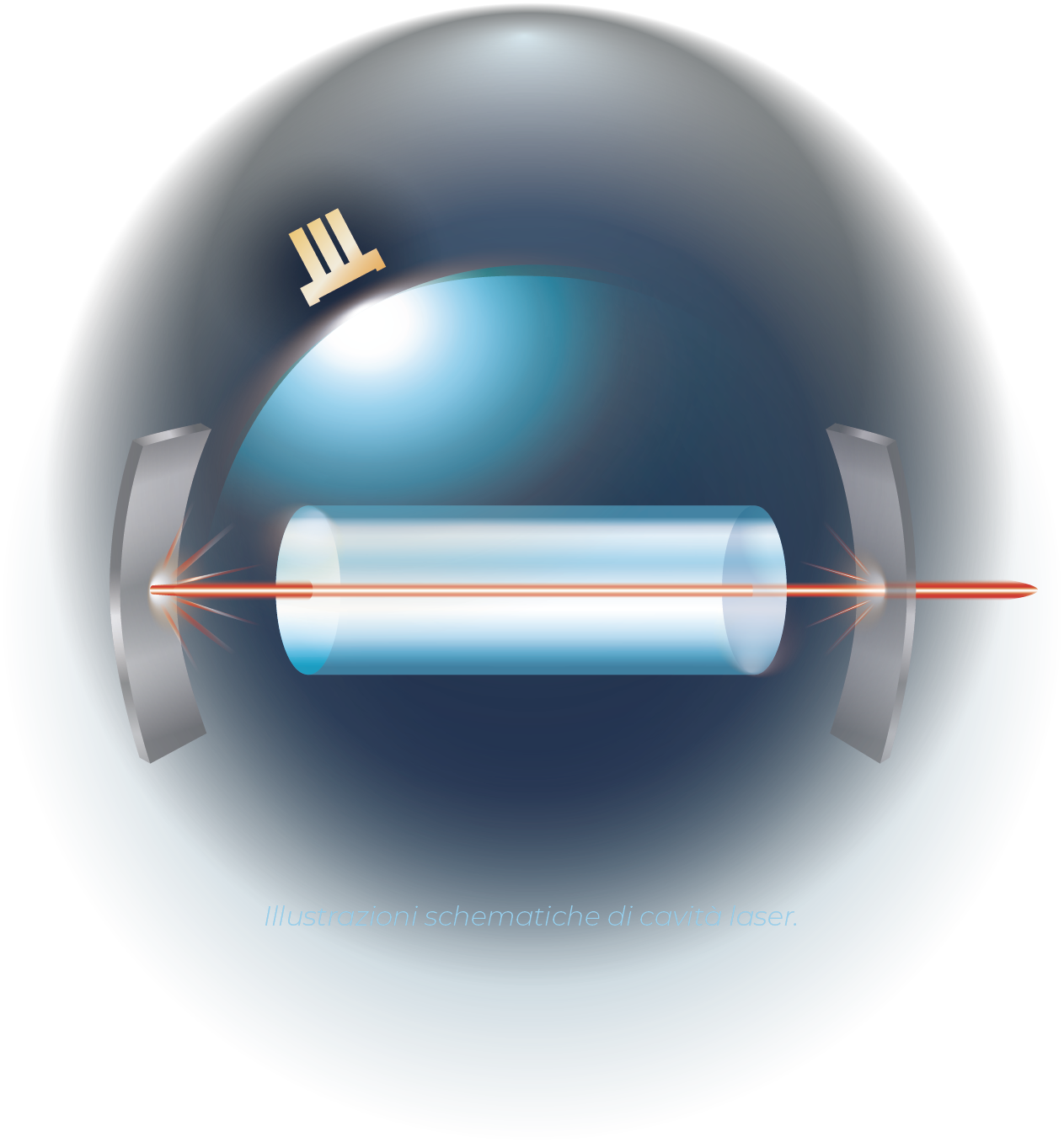

Illustrazioni shematiche di cavità laser.
Illustrazioni adottate da Traxer, O., Keller, E.X. Laser a fibra di tulio: il nuovo protagonista per il trattamento di calcoli renali? …....
Tecnologia laser – Gamma di specifiche5
POTENZA MASSIMA
POTENZA MASSIMA DI PICCO DELL'IMPULSO
DURATA DELL’IMPULSO
MAX. FREQUENZA
<<< PIÙ BASSO
<<< PIÙ BASSO
PIÙ ALTO >>>
PIÙ ALTO >>>
Ho:YAG
(bassa potenza)
TFL
Ho:YAG
Ho:YAG
TFL
Ibrido Tm:YAG
THULIO
Laser Thulium:YAG avanzato ad alta potenza da 100 W con tecnologia RealPulse®
Ibrido Tm:YAG
Ho:YAG
(alta potenza)
Ibrido Tm:YAG (modalità cw)
Ho:YAG
TFL
TFL
Graphical adaptation from Ventimiglia, E., Robesti, D.,Bevilacqua, L. et al. (2023). What to expect from thenovel pulsed thulium:YAG laser? A systematic review ofendourological applications. World J Urol 41, 3301–3308. https://doi.org/10.1007/s00345-023-04580-z
REFERENCES:
1. Petzold, R., Miernik, A., & Suarez-Ibarrola, R. (2021). Retropulsion force in laser lithotripsy-an in vitro study comparing a Holmium device to a novel pulsed solid-state Thulium laser. World J Urol, 39(9), 3651-3656. https://doi.org/10.1007/s00345-021-03668-8
2. Data on file @ Dornier MedTech
3. Petzold, R., Miernik, A., & Suarez-Ibarrola, R. (2021). In Vitro Dusting Performance of a New Solid State Thulium Laser Compared to Holmium Laser Lithotripsy. J Endourol, 35(2), 221-225. https://doi.org/10.1089/end.2020.0525
4. Yilmaz, M., Esser, J., Kraft, L. et al. Experimental ex-vivo performance study comparing a novel, pulsed thulium solid-state laser, chopped thulium fibre laser, low and high-power holmium:YAG laser for endoscopic enucleation of the prostate. World J Urol 40, 601–606 (2022). https://doi.org/10.1007/s00345-021-03825-z
5. Ventimiglia, E., Robesti, D., Bevilacqua, L. et al. (2023). What to expect from the novel pulsed thulium:YAG laser? A systematic review of endourological applications. World J Urol 41, 3301–3308. https://doi.org/10.1007/s00345-023-04580-z
©2024 Dornier MedTech. Tutti i diritti riservati. I contenuti del presente documento sono soggetti a modifiche senza preavviso. Dornier Thulio®, Captive®, RealPulse® sono marchi registrati di Dornier MedTech e il loro uso in questo sito web è protetto. Le informazioni contenute in questo sito web sono solo a scopo informativo e vengono fornite "così come sono". Il prodotto reale può variare rispetto alle immagini mostrate. Il prodotto illustrato è offerto solo nei Paesi in cui può essere legalmente offerto. Si prega di verificare la disponibilità con il rappresentante locale o con il servizio clienti.
Esperienze cliniche
Ultimi video
©2024 Dornier MedTech. Tutti i diritti riservati. I contenuti del presente documento sono soggetti a modifiche senza preavviso. Dornier Thulio®, Captive®, RealPulse® sono marchi registrati di Dornier MedTech e il loro uso in questo sito web è protetto. Le informazioni contenute in questo sito web sono solo a scopo informativo e vengono fornite "così come sono". Il prodotto reale può variare rispetto alle immagini mostrate. Il prodotto illustrato è offerto solo nei Paesi in cui può essere legalmente offerto. Si prega di verificare la disponibilità con il rappresentante locale o con il servizio clienti.
Dati tecnici
Tipo di laser
Tulio (Tm:YAG) pulsato allo stato solido
Lunghezza d’onda
2013 nm
Uscita (max.)
100 W @ 1000 mJ/100 Hz
(208 - 240 VAC)
22.5 W @ 150 mJ/150 Hz (115 VAC)
Frequenza degli impulsi
5 - 300 Hz
Energia dell'impulso
100 – 2,500 mJ
Potenza di picco (max.)
3.7 kW
Durata Dell’impulso
150 μs to ≤ 1,200 μs
Modalità di applicazione
Polverizzazione, frammentazione vincolata, frammentazione standard, enucleazione, tessuti molli (coagulazione), Flex. Impulso breve, Flex. Impulso lungo
Peso
97 kg (dispositivo laser)
105 kg (compreso il carico di lavoro sicuro)
Dimensioni
Including monitor:(W) 42 x (D) 62 x (H) 139 cm
Excluding monitor:(W) 42 x (D) 62 x (H) 112 cm
Emissione acustica (max.)
65 dB
Fibre ad alte prestazioni
Numero d’ordine | Descrizione | Codifica dei colori | Diametro del nucleo | Numero di pezzi sterili per confezione |
|---|---|---|---|---|
K2016360* | 200 µm Fibra laser Thulio monouso | Blu | 200 µm | 3 pcs |
K2016361 | Fibra laser Thulio 270 µm Slim monouso | Bianco | 272 µm | 3 pcs |
K2016363 | 400 µm Fibra laser Thulio monouso | Giallo | 365 µm | 3 pcs |
K2016365 | Fibra laser Thulio 600 µm monouso | Verde | 550 µm | 3 pcs |
K2016366 | 1000 µm Fibra laser Thulio monouso | Rosso | 940 µm | 3 pcs |
Le fibre Dornier Thulio Performance sono compatibili solo con il Dornier Thulio K2016000.
*Disponibile solo nei paesi dell’UE (Unione Europea).
Numero d’ordine | Descrizione | Codifica dei colori | Diametro del nucleo | Numero di pezzi sterili per confezione |
|---|---|---|---|---|
K2016370 | Fibra laser Thulio 270 µm, sottile, 10x riutilizzabile | Bianco | 272 µm | 3 pcs |
K2016371 | 400 µm, fibra laser Thulio 10x riutilizzabile | Giallo | 365 µm | 3 pcs |
K2016372 | 600 µm, fibra laser Thulio riutilizzabile 10x | Verde | 550 µm | 3 pcs |
K2016373 | 1000 µm, fibra laser Thulio riutilizzabile 10x | Rosso | 940 µm | 3 pcs |
Le fibre Dornier Thulio Performance riutilizzabili sono autorizzate per 10 cicli di utilizzo (usabilità). Sterilizzazione a vapore a 132°C (270°F). Per maggiori dettagli, consultare le istruzioni per l’uso.
Le fibre Dornier Thulio Performance sono compatibili solo con Dornier Thulio K2016000.
©2024 Dornier MedTech. Tutti i diritti riservati. I contenuti del presente documento sono soggetti a modifiche senza preavviso. Dornier Thulio®, Captive®, RealPulse® sono marchi registrati di Dornier MedTech e il loro uso in questo sito web è protetto. Le informazioni contenute in questo sito web sono solo a scopo informativo e vengono fornite "così come sono". Il prodotto reale può variare rispetto alle immagini mostrate. Il prodotto illustrato è offerto solo nei Paesi in cui può essere legalmente offerto. Si prega di verificare la disponibilità con il rappresentante locale o con il servizio clienti.
Approfondimenti clinici
- 1
- 2
Pubblicazioni
| YEAR | PUBLICATION | REFERENCING |
|---|---|---|
| 2023 |
Initial clinical experience with the pulsed solid-state thulium YAG laser from Dornier during RIRS: first 25 cases
Panthier, F., Solano, C., Chicaud, M. et al. (2023) Initial clinical experience with the pulsed solid-state thulium YAG laser from Dornier during RIRS: first 25 cases. World J Urol 41, 2119–2125. https://doi.org/10.1007/s00345-023-04501-0
|
Panthier, F., Solano, C., Chicaud, M. et al. (2023) Initial clinical experience with the pulsed solid-state thulium YAG laser from Dornier during RIRS: first 25 cases. World J Urol 41, 2119–2125. https://doi.org/10.1007/s00345-023-04501-0 |
| 2023 |
Pulsed thulium:YAG laser-ready to dust all urinary stone composition types? Results from a PEARLS analysis
Kwok, JL., Ventimiglia, E., De Coninck, V. et al. (2023) Pulsed thulium:YAG laser—ready to dust all urinary stone composition types? Results from a PEARLS analysis. World J Urol. https://doi.org/10.1007/s00345-023-04549-y
|
Kwok, JL., Ventimiglia, E., De Coninck, V. et al. (2023) Pulsed thulium:YAG laser—ready to dust all urinary stone composition types? Results from a PEARLS analysis. World J Urol. https://doi.org/10.1007/s00345-023-04549-y |
| 2023 |
What to expect from the novel pulsed thulium:YAG laser? A systematic review of endourological applications.
Ventimiglia, E., Robesti, D., Bevilacqua, L. et al. (2023) What to expect from the novel pulsed thulium:YAG laser? A systematic review of endourological applications. World J Urol. https://doi.org/10.1007/s00345-023-04580-z
|
Ventimiglia, E., Robesti, D., Bevilacqua, L. et al. (2023) What to expect from the novel pulsed thulium:YAG laser? A systematic review of endourological applications. World J Urol. https://doi.org/10.1007/s00345-023-04580-z |
| 2022 |
In Vitro Dusting Performance of a New Solid State Thulium Laser Compared to Holmium Laser Lithotripsy
Petzold, R. et al. (2021). In Vitro Dusting Performance of a New Solid State Thulium Laser Compared to Holmium Laser Lithotripsy. J Endourol. 35(2):221-225. https://doi.org/10.1089/end.2020.0525
|
Petzold, R. et al. (2021). In Vitro Dusting Performance of a New Solid State Thulium Laser Compared to Holmium Laser Lithotripsy. J Endourol. 35(2):221-225. https://doi.org/10.1089/end.2020.0525 |
